При изготовлении нестандартной картонной упаковки неизбежно возникает понятие «штанцформа». Это специальный инструмент, с помощью которого из листового материала вырубаются заготовки сложной формы. Проще говоря, штанцформа – это штамп (лекало) для высечки коробки по заданному контуру. Она представляет собой прочную основу (обычно фанерную), в которую вмонтированы металлические ножи нужной конфигурации. Когда необходима коробка уникальной конструкции, изготавливается индивидуальная штанцформа, позволяющая массово получать заготовки заданной формы. Рассмотрим, как устроена штанцформа, когда она требуется, какие преимущества дает и сколько времени занимает её изготовление.
Принцип работы и устройство штанцформы

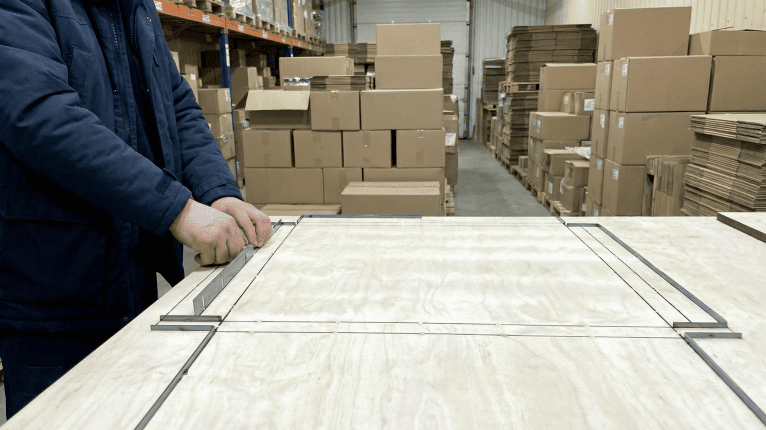

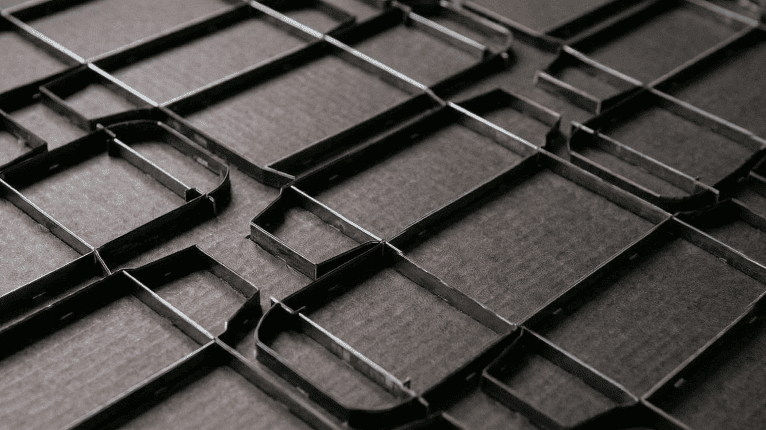

Штанцевальная форма состоит из основания и наборов специальных линеек-ножей. Основание обычно делают из фанеры твердых пород (бук, береза и др.), лазерной резкой в ней вырезается контур будущей выкройки. В прорези устанавливаются режущие ножи – тонкие стальные пластины нужной формы, которые образуют контур вырубки. Кроме ножей, на штанцформу могут устанавливаться биговальные линейки (не режут, а продавливают картон для сгиба) и перфорационные ножи (делают пунктирные отрывные линии). На отдельных участках крепят плотную резину – она служит для выталкивания вырубленной детали из формы и предотвращения заедания. Готовая штанцформа устанавливается в вырубной пресс. При опускании пресса ножи входят в лист картона, одновременно прорезая контур и продавливая линии сгиба – так получается развертка коробки сложной формы. Таким образом достигается точная и быстрая вырубка серийных заготовок из картона. Один и тот же штамп может многократно использоваться для больших тиражей упаковки.

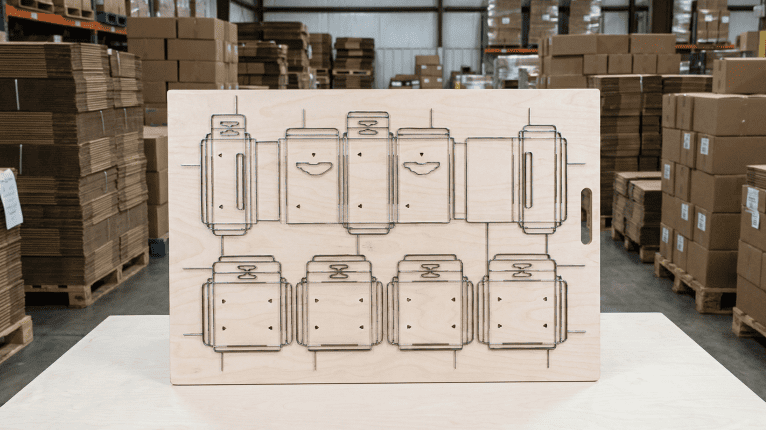

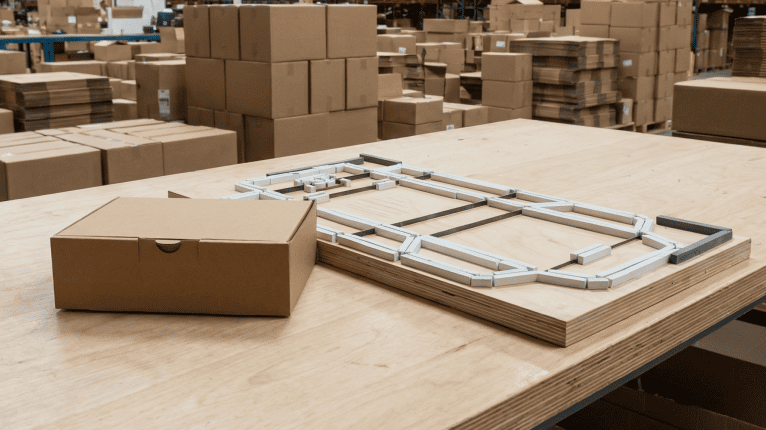

Фрагмент плоской штанцформы: на фанерной основе закреплены металлические ножи (темные полосы) по контуру будущей коробки, а также вставлены демпферные элементы (розовые) и клише. Такая форма позволяет вырезать сложную выкройку с клапанами, ручками и другими элементами за один прессовый удар.
Фрагмент плоской штанцформы: на фанерной основе закреплены металлические ножи (темные полосы) по контуру будущей коробки, а также вставлены демпферные элементы (розовые) и клише. Такая форма позволяет вырезать сложную выкройку с клапанами, ручками и другими элементами за один прессовый удар.
Когда требуется применение штанцформы
Штанцформа нужна всегда, когда коробка или другой упаковочный элемент имеет нестандартную форму, которую нельзя получить простым прямым резом. Стандартные четырехклапанные коробки простых размеров могут вырезаться на слоттере (машине продольной резки) без индивидуального штампа. Но если требуется вырезать ручки, фигурные клапаны, отверстия под продукцию, сложные изгибы – незаменима штанцформа. Например, все самосборные короба, лотки, сложные перегородки, ложементы из гофрокартона производятся методом высечки штампом. Фактически любая коробка по индивидуальному дизайну (с ушками-защелками, фигурным окном, необычной конфигурацией) требует изготовления штампа. Штанцформа позволяет создать продукт, который полностью соответствует требованиям и задумке заказчика. Без неё сложно добиться идеальной точности и повторяемости вручную или на универсальном оборудовании.
Для крупных производителей упаковки существует библиотека типовых штанцформ – популярные модели коробок, которые уже готовы к использованию. В ассортименте «Главкороб» имеются готовые штампы на многие распространенные конструкции коробок. Однако если вам нужен уникальный размер или форма, мы заказываем и изготавливаем штанцформу индивидуально под ваш проект. Вложение в штамп окупается быстро за счет снижения цены единицы продукции при серийном тираже. Особенно ощутим эффект при больших заказах: один штамп может вырубить десятки и сотни тысяч одинаковых коробок с неизменно точными размерами.
Для крупных производителей упаковки существует библиотека типовых штанцформ – популярные модели коробок, которые уже готовы к использованию. В ассортименте «Главкороб» имеются готовые штампы на многие распространенные конструкции коробок. Однако если вам нужен уникальный размер или форма, мы заказываем и изготавливаем штанцформу индивидуально под ваш проект. Вложение в штамп окупается быстро за счет снижения цены единицы продукции при серийном тираже. Особенно ощутим эффект при больших заказах: один штамп может вырубить десятки и сотни тысяч одинаковых коробок с неизменно точными размерами.
Преимущества индивидуальной высечки (штамповки)
Использование штанцевальных форм в производстве упаковки дает сразу несколько преимуществ:
Точность и качество. Машинная высечка по штанцформе обеспечивает идеальное совпадение размеров и формы каждой коробки в партии. Все заготовки будут идентичны, с ровными краями и четкими линиями сгиба. Это важно для корректной сборки коробов (особенно самосборных) и их презентабельного вида. Любые сложные элементы – замки, отверстия, декоративные фигуры – получаются аккуратными и на одном и том же месте на каждой копии.
Скорость и массовость. Один вырубной пресс со штампом за один цикл (удар) вырезает сразу всю форму коробки. Производительность таких линий высокая – сотни и тысячи коробок в час, в зависимости от размера и сложности. Ручной или лазерный раскрой такого тиража занял бы несопоставимо больше времени. Для B2B-клиентов, заказывающих упаковку оптовыми партиями, штамповка – единственный экономически целесообразный способ производства сложной тары.
Выгодная кастомизация. Изготовив штанцформу один раз, вы платите за нее только при первом заказе (или включением в цену тиража). Далее при повторных заказах этой же упаковки вы платите только за сами коробки. Таким образом, первоначальные вложения в форму быстро окупаются на серии. Вы получаете уникальную упаковку под свой продукт без существенного увеличения цены за единицу. Кроме того, сама штанцформа – ваша собственность (либо остается на ответственном хранении у производителя), и ее ресурс обычно составляет десятки тысяч высечек, что хватит на многие заказы.
Возможность сложных дизайнов. Без штампа невозможно реализовать креативные идеи упаковки, которые выделят ваш продукт. Благодаря штанцформам появляются коробки необычной формы, с фигурными вырезами, с интегрированными ручками, многоугольные конструкции и пр.
Точность и качество. Машинная высечка по штанцформе обеспечивает идеальное совпадение размеров и формы каждой коробки в партии. Все заготовки будут идентичны, с ровными краями и четкими линиями сгиба. Это важно для корректной сборки коробов (особенно самосборных) и их презентабельного вида. Любые сложные элементы – замки, отверстия, декоративные фигуры – получаются аккуратными и на одном и том же месте на каждой копии.
Скорость и массовость. Один вырубной пресс со штампом за один цикл (удар) вырезает сразу всю форму коробки. Производительность таких линий высокая – сотни и тысячи коробок в час, в зависимости от размера и сложности. Ручной или лазерный раскрой такого тиража занял бы несопоставимо больше времени. Для B2B-клиентов, заказывающих упаковку оптовыми партиями, штамповка – единственный экономически целесообразный способ производства сложной тары.
Выгодная кастомизация. Изготовив штанцформу один раз, вы платите за нее только при первом заказе (или включением в цену тиража). Далее при повторных заказах этой же упаковки вы платите только за сами коробки. Таким образом, первоначальные вложения в форму быстро окупаются на серии. Вы получаете уникальную упаковку под свой продукт без существенного увеличения цены за единицу. Кроме того, сама штанцформа – ваша собственность (либо остается на ответственном хранении у производителя), и ее ресурс обычно составляет десятки тысяч высечек, что хватит на многие заказы.
Возможность сложных дизайнов. Без штампа невозможно реализовать креативные идеи упаковки, которые выделят ваш продукт. Благодаря штанцформам появляются коробки необычной формы, с фигурными вырезами, с интегрированными ручками, многоугольные конструкции и пр.
Стоимость и сроки изготовления штанцформы

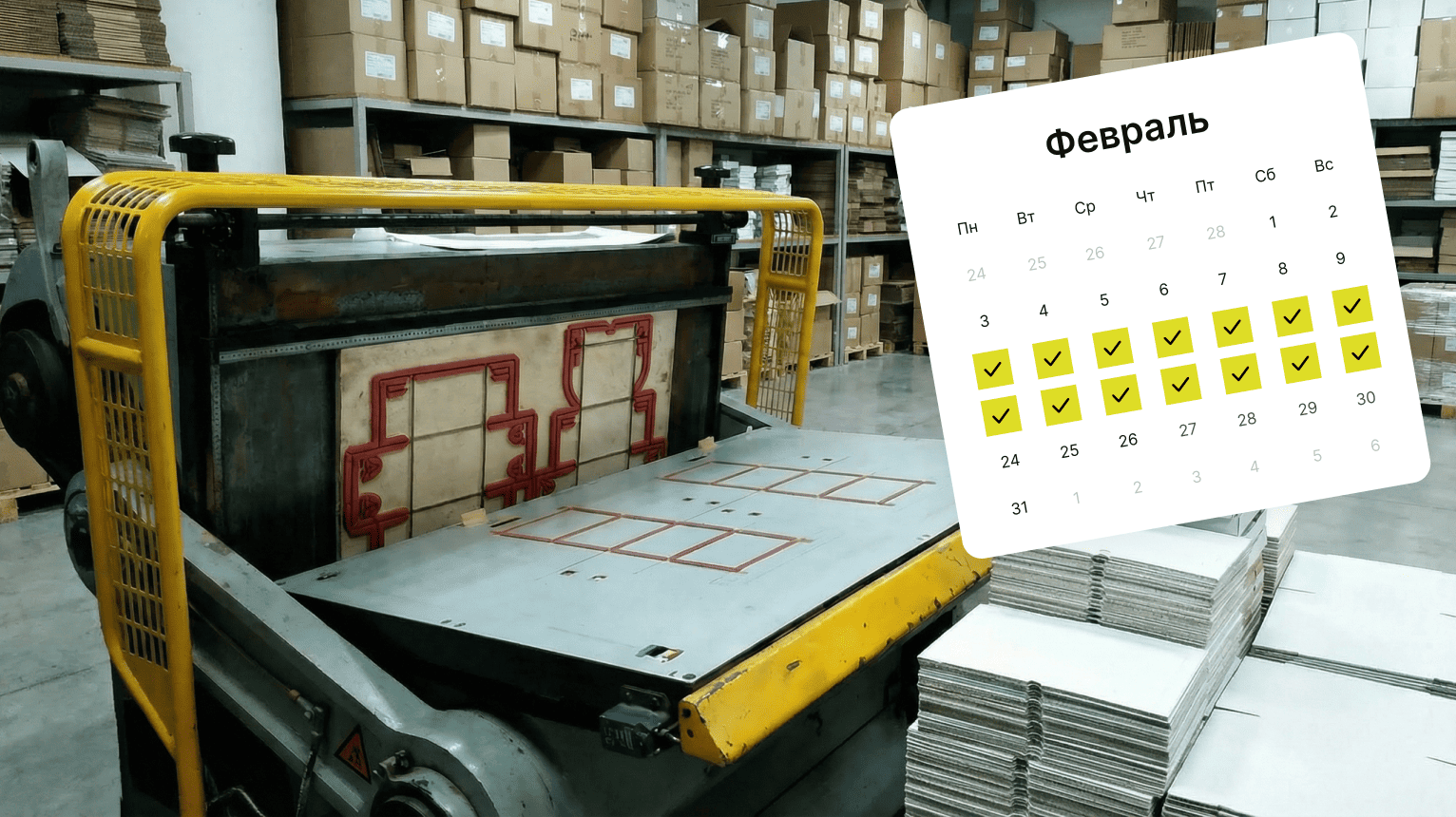

Проектирование и изготовление штанцевальной формы – отдельный этап, требующий участия специалистов-конструкторов. Сначала по чертежу коробки разрабатывается раскрой (развертка) и компоновка ножей. Затем лазером вырезается фанерная основа и вручную монтируются все элементы формы. Срок изготовления штанцформы обычно составляет около двух недель.
Стоимость штанцформы зависит от периметра ножей и сложности работ. Обычно расчёт ведется по погонным метрам режущих линий и числу дополнительных элементов. Минимальная цена плоской штанцформы для гофрокартона стартует от нескольких тысяч рублей. Для типовых коробок небольшого размера это может быть условно 5000 руб, для крупных и сложных – дороже. Однако, как отмечалось, неграмотно изготовленная штанцформа может привести к убыткам, поэтому экономить на профессионализме нельзя. «Главкороб» сотрудничает с проверенными производителями штампов и контролирует качество на этапе приемки формы. Мы убеждаемся, что форма вырезана точно по чертежу и даст безупречный результат в производстве.
Штанцформы являются ключевым инструментом в индустрии упаковки из гофрокартона. Благодаря им бизнес получает индивидуальные коробки любой конфигурации, изготовленные с ювелирной точностью и в нужном количестве.
Стоимость штанцформы зависит от периметра ножей и сложности работ. Обычно расчёт ведется по погонным метрам режущих линий и числу дополнительных элементов. Минимальная цена плоской штанцформы для гофрокартона стартует от нескольких тысяч рублей. Для типовых коробок небольшого размера это может быть условно 5000 руб, для крупных и сложных – дороже. Однако, как отмечалось, неграмотно изготовленная штанцформа может привести к убыткам, поэтому экономить на профессионализме нельзя. «Главкороб» сотрудничает с проверенными производителями штампов и контролирует качество на этапе приемки формы. Мы убеждаемся, что форма вырезана точно по чертежу и даст безупречный результат в производстве.
Штанцформы являются ключевым инструментом в индустрии упаковки из гофрокартона. Благодаря им бизнес получает индивидуальные коробки любой конфигурации, изготовленные с ювелирной точностью и в нужном количестве.
Если вашему проекту в Ростове-на-Дону требуется разработка уникальной упаковки – эксперты «Главкороб» полностью сопровождают этот процесс. Мы спроектируем макет, изготовим штанцформу и выпустим опытный образец коробки для утверждения. Запустив серийное изготовление, вы сможете заказать любую партию – от небольшой пилотной до промышленной – и быть уверены, что каждая коробка точно соответствует заданным параметрам. Обращайтесь в «Главкороб» за упаковкой из гофрокартона под заказ – мы реализуем самые смелые идеи в кратчайшие сроки, обеспечив высокое качество и удобство вашей упаковки.
